Lanterna caseira.

T U T O R I A L

Lista de material:

200 g de fio esmaltado n° 31 ou 32

21 Cm de cano PVC de 20 mm

2 ímãs de neodímio 8 mm x 8 mm Ø
1 raio de roda de bicicleta 275 mm x 2 mm
2 palitos de pirulito de formato tubular plástico
9 miçangas (artigo de bijuteria)
1 pedaço de EVA de 4 mm e um de 8 mm
1 polia (veja como fazer uma polia)
1 LED de alto brilho
1 elástico

Primeiro vamos medir o cano de 20 mm, a medida deve ser interna.

Marque de 21 Cm no cano de 20 mm.

Corte

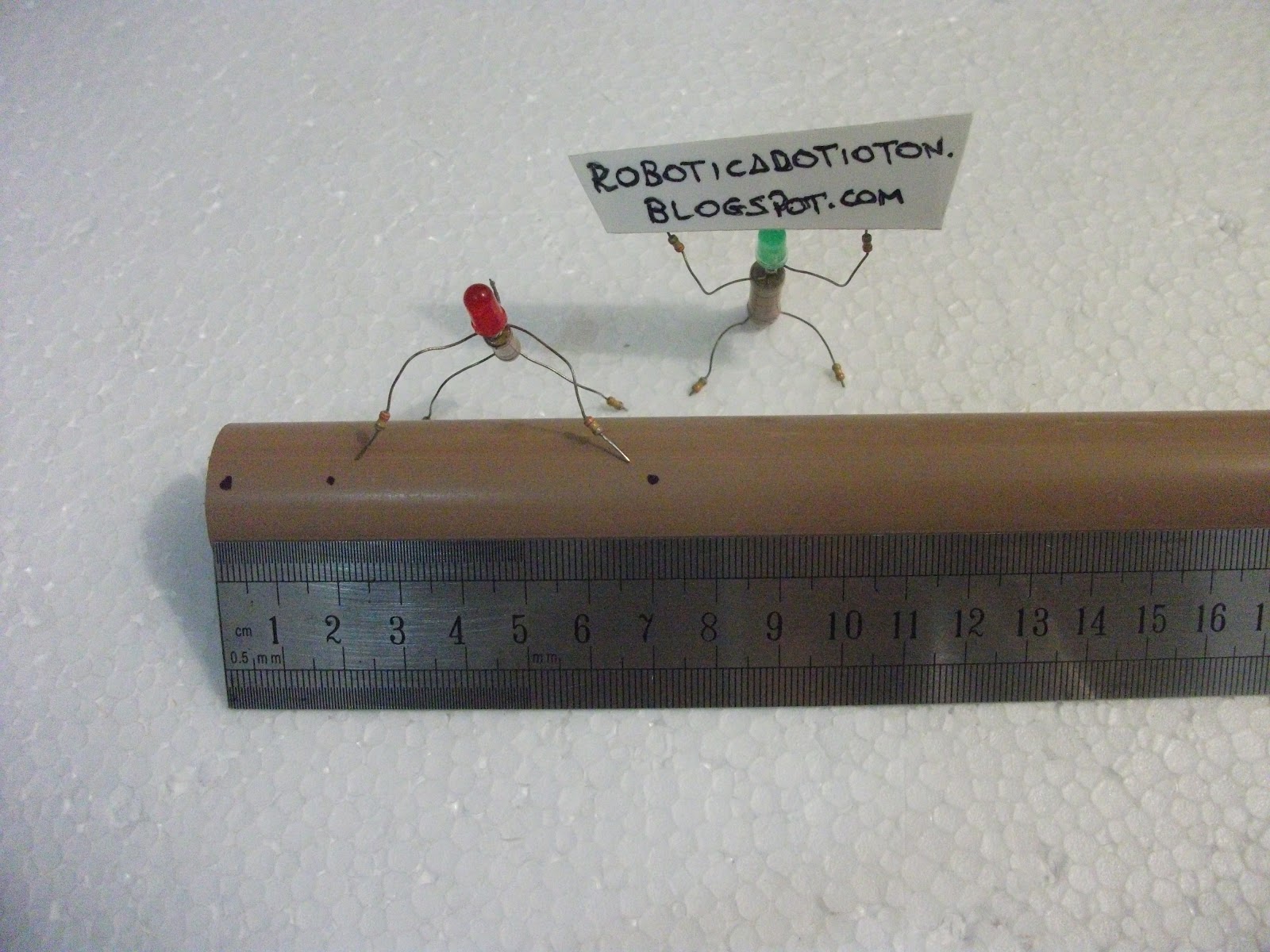

Faça três medidas: 3 mm, 20 mm e 50 mm

Encontre uma broca da mesma espessura do raio de roda de bicicleta.

Fure o cano nas marcas que você fez use a broca da espessura do raio de roda de bicicleta, ele deve atravessar e ser bem centralizado.

Obs. Tarefa para um adulto, use uma furadeira de bancada.

Arranje um pedaço de cano PVC de 40 mm.

Segure o cano PVC de 40 mm firmemente sobra o EVA de 8 mm e faça movimentos giratórios nos sentidos horário e anti-horário (pra lá e pra cá) até cortar uma rodinha.

Retire a rodinha.

Faça o mesmo usando o cano de 20 mm sobre a rodinha de 40 mm, bem centralizado.

Nós vamos precisar da arruela, a rodinha de 40 mm com o furo de 20 mm.

Encontre uma broca da mesma espessura do palito de pirulito.

Reabra o furo do meio e coloque o palito de pirulito.

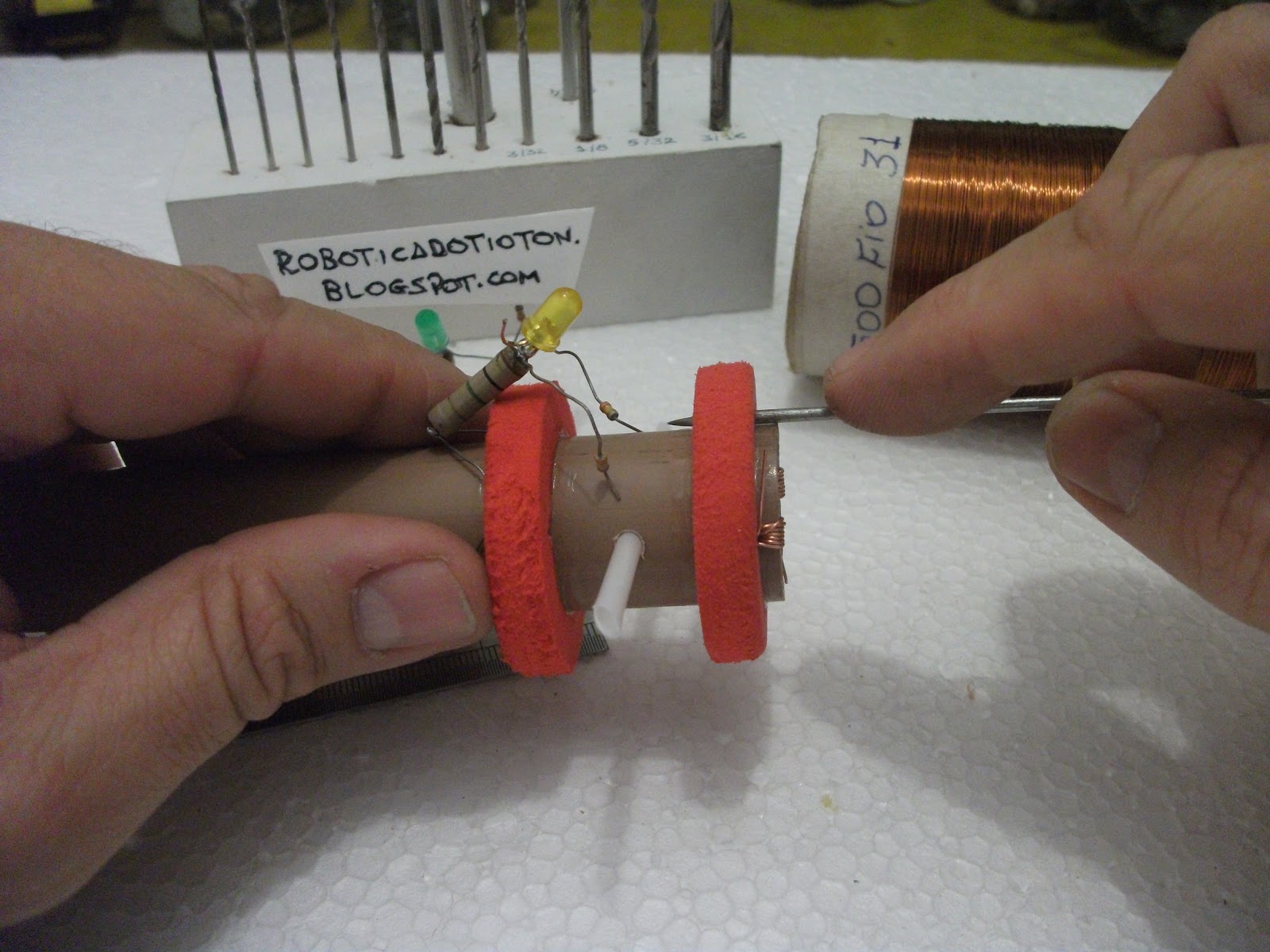

Monte as arruelas com mostra a foto, 20 mm entre elas com o palito ao centro.

Cole com cola maluca ou similar.

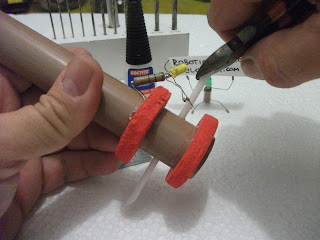

Corte as pontas do palito de pirulito na diagonal para facilitar o enrolamento do fio.

Costure um pedaço de fio desencapado nos furos da borda do cano eles vão ser os terminais da bobina e do LED (fio usado em telefonia ou rede de computadores).

Fure o carretel na parte inferior para passar o fio esmaltado como mostra a foto acima.

Passe o fio e deixe uma boa sobra mais ou menos 20 Cm e coloque dentro do cano, cuidado para não quebrar, caso aconteça você vai fazer tudo outra vez.

Enrole em voltas uniformes a bobina como mostra a foto, dê 700 a 1000 voltas. O numero de voltas é proporcional a tensão (volt) quanto mais espiras maior a tensão, mas não se preocupe a nossa bobina não tem corrente (ampère) suficiente para queimar o LED.

Ao terminar fure e passe o fio, deixe uma boa sobra.

Você deve ligar as pontas de fio da bobina aos terminais, veja o tamanho necessário e corte o excesso. O fio da bobina como o nome diz é esmaltado (com um verniz para isolação elétrica) e deve ser raspado ou lixado com muito cuidado pois o fio é muito fino e pode quebrar.

Obs. use uma faca ou um pedacinho de lixa fina.

Enrole as pontas lixadas dos fios aos terminais.

Peça um adulto para soldar, atenção, o soldador não deve demorar com o ferro nos terminais pois pode derreter o PVC, seja rápido na soldagem!

Veja os terminais soldados, ficou muito bom!

Cole com com cola maluca ou similar o palito de pirulito aos fios e ao cano pela parte de dentro.

Pegue um raio de roda de bicicleta e marque 7 Cm como mostra o ajudante.

Corte utilizando uma serra.

Com uma pedra para amolar facas, uma lima ou um pedaço de lixa para ferro lime as rebarbas do raio.

Com um vazador corte uma rodinha de EVA com 11 mm de diâmetro, maior que o diâmetro do ímã que é 8 mm.

Obs. caso não tenha um vazador corte com uma tesoura.

Fure a rodinha e coloque os ímãs um atraindo o outro para acomoda-los ao EVA como mostra a foto.

Corte as pontas do palito de pirulito próximo aos fios da bobina.

E corte o palito dentro do cano com um alicate de corte.

Com uma faca de ponta, apare as bordas do palito. PEÇA UM ADULTO PARA CORTAR.

Monte a base dos ímãs assim: olhando pela parte interna do cano coloque o eixo (raio) no palito de pirulito, coloque uma miçanga, a rodinha de EVA e outra miçanga.

Centralize o eixo, pregue um ímã no EVA (ele será atraído pelo eixo), com a ajuda da sobra do raio pregue o outro ímã.

Faça uma polia de 65 mm de diâmetro, fure próximo a borda para colocar o cabo da manivela.
Veja como fazer uma polia.

Para fazer o cabo da manivela corte uma pedaço de raio de 55 mm.

Forre com um pedaço de palito de pirulito e cole uma miçanga com cola maluca na ponta da manivela. Na ponta do eixo dos ímãs cole duas miçangas para formar uma polia pequena e na outra ponta cole outra.

Obs. Cuidado para a cola não escorrer e colar todo eixo, isso seria um triste e trabalhoso desastre!

Com a ajuda de um adulto, solde o LED nos terminais da LanEterna. A nossa LanEterna não tem polaridade ela gera corrente alternada você pode soldar o LED de qualquer jeito que vai da certo, se você quiser soldar dois LEDs solde com polaridades inversas pois quando o ciclo da corrente (que é alternada) for positivo, um dos LEDs vai acender e quando for negativo o outro acenderá. A cada volta completa do ímãs (um ciclo) é gerada uma corrente elétrica nos terminais da bobina em forma de uma senoide com meia volta positiva e meia volta negativa, o LED é um diodo ele só acende quando o positivo tiver na perninha chama anodo e o negativo na perninha chamada catodo ou seja com um LED você perde meia volta.

Experimente soldar um LED rode a manivela, inverta os terminais e rode novamente, solde mais um e rode, inverta um dos dois e rode novamente.

E pronto!
